松江J-SAP-M-9201-B和J-XAPD-9301-B接線安裝技術

一、概述

J-SAP-M-9201-B 防爆手動報警按扭安裝于易燃易爆場所的公共區域，當人工確認火災事故發生后，按下按鈕上的有機玻璃片，手動報警按鈕將報警信號通過探測總線傳輸給報警控制器，報警控制器發出聲光報警信號。J-XAPD-9301-B 防爆消火栓按扭安裝于易燃易爆場所的公共區域，當人工確認火災事故發生后，按下按鈕上的有機玻璃片，消火栓按鈕將火警信號通過報警總線傳輸給火災報警控制器，可以啟動消防泵，接受消防泵啟動后的反饋信號。

產品經 儀器儀表防爆安全監督檢驗站（NEPSI）審查，符合 GB3836.1—2010、GB3836.2—2010 和 GB19880-2

005 標準規定的有關要求，防爆等級達到ⅡCT6，適用于 1 區、2 區危險場所；ⅡA、ⅡB、ⅡC 類爆炸性氣體環境場所火災的

人工輔助報警，并經 指定的檢驗單位檢驗合格，取得了防爆合格證書。產品的具體選型使用按 有關標準執行。

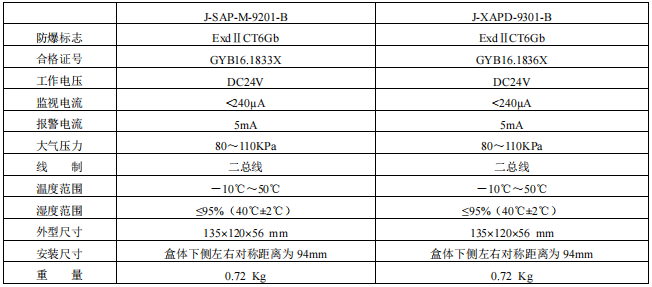

二、主要技術參數

三、安裝與布線

1、根據現場情況可分為壁式安裝和立柱式安裝。壁式安裝用 M6 膨脹螺釘或 M6 螺釘通過按鈕安裝口將按鈕防爆外殼固定在墻壁上，一般要求按鈕底部距地面高 1.5m。連接電纜外徑為 7.5～8.5mm 的橡塑電纜，電纜的防爆進線口為 M20×1.5 螺紋，可與鍍鋅護管或 BNG15700 防爆撓管連接，也可以用防爆封口螺帽鎖緊。立式安裝須用專用立柱在地面上固定，其它安裝步驟與壁式安裝相同。對于在室外環境下使用的按鈕還配有按鈕防雨箱。

2、將 J-SAP-M-9201-B 防爆手動報警按扭的面板從按鈕的防爆殼體上取下，然后松開按鈕防爆外殼的固定螺絲，打開按鈕的隔爆腔，按照接線示意的接線方法接好按鈕。接線時兩根信號總線正負極分別壓接在按鈕線路板的 S+和 S-端子。連線接好后，設置地址號，地址范圍 1～252，同一回路地址號 ，不得重號。然后蓋好防爆腔的蓋子，均勻擰緊所有緊固螺釘，注意防爆面不要夾雜導線或其它異物。

3、將 J-XAPD-9301-B 防爆消火栓按扭的面板從按鈕的防爆殼體上取下，最后松開按鈕防爆外殼的固定螺絲，打開按鈕的隔爆腔，按照 J-XAPD-9301-B 接線示意的接線方法接好按鈕。S+和 S-端子接火災報警控制器的報警總線，F(xiàn)K-和 FK+端子接消防泵啟動后的點燈反饋信號，QD 和 QD 端子接消防泵啟動。連線接好后，設置消火栓按鈕地址號，地址范圍 1～252，同一回路地址號 ，不得重號。然后將按鈕的防爆上蓋上好，緊固螺釘應均勻擰緊，注意防爆面不要夾雜導線或其它導物。

4、按鈕復位：J-SAP-M-9201-B 防爆手動報警按扭和 J-XAPD-9301-B 型防爆消火栓按鈕均為壓下式帶自鎖，需要人工報警時，用力將按鈕前面盤的玻璃壓下，按鈕即可向報警控制器發出報警信號。如需對已按下的按鈕進行復位操作，撥動復位開關即可復位，此結構方式具有很好的防誤動性及可恢復性特點。

四、地址寫入方法

 使用編碼器寫地址時，將電子編碼器打開，即可進行地址的寫入操作，將數據線插入報警按鈕的 2×3 雙排插針，選擇“9000 系列產品”并確認；再選擇“地址編寫”并確認，輸入地址(1～252)，按下“確認”鍵，屏幕上“狀態”項顯示“成功”，表明相應的地址已被寫入；屏幕上“狀態”項顯示“等待”，表明相應的地址未被寫入。

五、注意事項

1、嚴禁在易燃易爆場所帶電拆卸。

2、安裝時不要損傷防爆面，并保持其清潔。緊固螺釘應均勻擰緊， 注意防爆面不要夾雜導線或其它異物。

3、信號總線應與強電磁場導體分開敷設，如無法避開， 信號總線電纜應采用帶屏蔽線的鎧裝電纜，并確保屏蔽線接地良好。

4、在確保線路連接準確無誤的情況下方可上電開通調試。

5、要定期檢測按鈕的性能是否完好， 如失效或損壞時要由專業人員進行維修。
