松江ZY-4D 氣體滅火控制器接線安裝技術

一．系統簡介：

ZY-4D 氣體滅火控制器（簡稱滅火控制器）按照國標 GB16806-2006 有關消防聯動控

制系統的設計規范，運用總線技術設計而成的新產品。它是上海松江飛繁電子有限公司

生產的火災報警控制器（簡稱報警控制器）的配套產品。整個系統的火災報警功能由報

警控制器的報警總線來完成；報警控制器通過 RS-485 總線將自動滅火的“啟動”信號

傳達到滅火控制器。滅火控制器通過滅火總線來自動或手動控制一些特殊模塊來實現滅

火功能。每個保護區使用輸入或輸出總線模塊的設備有：地址聲光警報器、氣體噴灑警

告燈、現場啟停控制盤、現場“自動/手動”狀態控制盤以及用來控制同一個保護區內

的“現場聯動設備”（這些設備，用來關閉保護區域的防火門、窗和防火閥，停止通風

空調系統等）的幾個輸入輸出模塊（可以擴展來控制多個“現場聯動設備”）。同時，在

鋼瓶室中，對應同一個保護區的幾個輸入輸出模塊和“瓶頭閥”的輸入模塊等也接在滅

火總線上，由滅火控制器來控制。

用一塊液晶顯示屏來顯示滅火控制器的初始化狀態和 4 項運行內容（火警、啟動、

故障、反饋），以及進入了氣體滅火的延時階段中的倒計時延時數等。一套滅火控制器

可同時保護 4 個滅火保護區（簡稱保護區）。一臺火災報警控制器，最多可帶 8 套滅火

控制器，32 個保護區。

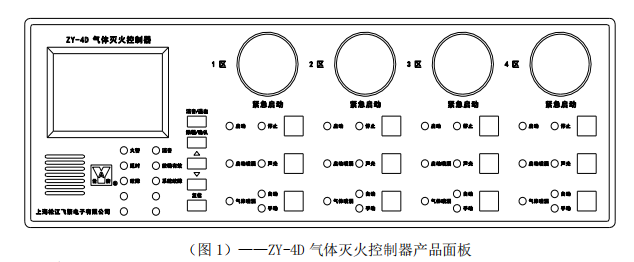

圖 1 說明：

1．液晶顯示屏：顯示滅火控制器的各種運行狀態。

2．滅火控制盤的喇叭：發出“啟動”音或“氣體噴灑”音。“故障”音由蜂鳴器發出。

3．系統狀態指示燈（6 個）：啟動、故障、延時、消音、按鍵有效、系統故障等 6 個指示燈。

“啟動”指示燈，平時不亮。當報警控制器向滅火控制器發來自動滅火的“啟動”信號時，

點亮“啟動”指示燈。“故障”指示燈，當滅火控制器出現任一故障時，點亮“故障”指

示燈。“延時”指示燈，當某一個保護區進入滅火“延時”階段時，點亮“延時”紅色指

示燈。“消音”指示燈，在滅火控制器有故障啟動反饋時，消音后，“消音”燈點亮。“按

鍵有效”指示燈點亮，表示可以對控制器進行操作，反之為鍵鎖狀態，不能操作。“系統

故障”指示燈點亮?xí)r，表明控制器有嚴重故障，請聯系維修人員或廠家。

4．“消音”指示燈和操作鍵鎖：在消音時，作為“消音”指示燈。當系統處于“查詢”狀態

時，“消音”鍵作為“選擇”鍵使用。操作鍵鎖用來鎖住除“消音”鍵外的其它操作鍵。

5．系統操作鍵（5 個）：“消音/退出”鍵、“編程/確認”鍵、“上下”鍵和“復位”鍵。“消

音/退出”鍵主要用來進行消音操作。“編程/確認”鍵的用法下面另有詳述。“復位”鍵用

來進行滅火控制器的復位操作，它能保持復位前的滅火控制器的狀態。（當滅火控制器開

機上電時，所有區操作面板上，全部是“手動”狀態指示燈亮。）

6．分區狀態指示燈（7 個）：本區“啟動”指示燈（紅）；本區“停止”指示燈（綠）；本區

“聲光啟動”指示燈（紅）；本區“自動”狀態指示燈（綠）；本區“手動”狀態指示燈（綠）；本區“啟動噴灑”指示燈（紅）；本區“氣體噴灑”指示燈（紅）。當按下面板“緊急停止”按鈕時，“停止”指示燈亮。

當按下“聲光啟動”按鈕。“聲光啟動”指示燈亮；再按一下“聲光啟動”按鈕，“聲

光啟動”指示燈滅。

當系統處于“自動”狀態時，“自動”狀態指示燈亮。當系統處于“手動”狀態時，

“手動”狀態指示燈亮。當氣體噴灑啟動閥被啟動后，“啟動噴灑”指示燈亮。當氣體

噴灑被確認后，“氣體噴灑”指示燈亮。

7．本區“自動/手動”狀態面板選擇按鈕：當本區“自動”狀態指示燈亮，說明本區是處于

“自動”狀態；當本區“手動”狀態指示燈亮，說明本區是處于“手動”狀態。本區“自

動”或“手動”狀態指示燈，必亮其一。

8．本區“聲光啟動”按鈕：用來手動啟動或停止本區的聲光警報器，按一次“聲光啟動”按

鈕就啟動聲光警報器；再按一次“聲光啟動”按鈕聲光警報器就停止。

9．本區面板手動“緊急停止”按鈕：用來手動緊急停止已經啟動了的一次滅火過程。

10．本區面板手動“緊急啟動”按鈕：用來手動緊急啟動一次新的滅火過程。

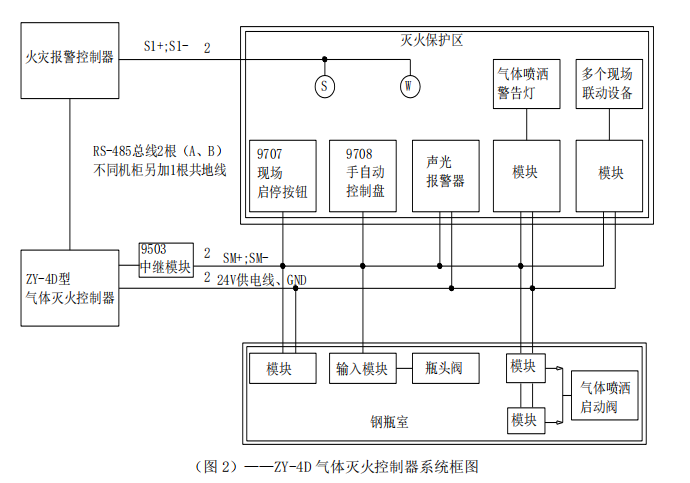

二．工作原理和性能特點：（參照圖 2）

1．報警控制器向保護區現場引 2 線：（報警總線 S1 ±）

報警控制器的報警總線（S1 ±）與相應的保護區內的煙感探測器和溫感探測器相連

接，煙感探測器和溫感探測器作為兩個獨立的火災信號。當報警控制器同時接收到該兩

個獨立的火災信號時，就確認該保護區滿足了“滅火條件”，于是命令滅火控制器對該

區自動啟動一次滅火過程。每一次滅火過程有 4 個階段：（1）啟動控制信號階段，此時

點亮本區“啟動”指示燈，延時開始。同時，啟動現場聲光報警器和外控同一個保護區

內的“現場聯動設備”。（2）延時信號階段（一般預置為 10～30 秒），此時點亮本區“延

時”指示燈。延時結束后，使閥啟動模塊動作。（3）啟動噴灑控制信號階段（瞬間），

閥啟動模塊動作后，點亮本區“啟動噴灑”指示燈。同時，啟動現場氣體噴灑警告燈。

（4）氣體噴灑的反饋信號階段（略有延時），此時“瓶頭閥”打開，點亮本區“氣體噴

灑”指示燈。

2．報警控制器向滅火控制器引 2 根通訊線（A、B）。滅火控制器與報警控制器同機柜時，用

2 根電源線（DC24V、GND 線。）相連。若不同機柜時，滅火控制器另設供電電源，兩機柜

間加一根 GND 線。

3．滅火控制器向現場保護區引 4 線。同時，向“鋼瓶室”也引此 4 線。（滅火總線 S+、S-和

DC24V 供電線。）

滅火控制器對滅火保護區的接線：（1）滅火總線 SM ±接“現場控制盤”、 “聲光警

報器”、“氣體噴灑警告燈”以及若干輸入輸出模塊。注：SM ±需先接入 9503 中繼模塊，

以保護控制器。（2）DC24V 供電線接“聲光警報器”、“氣體噴灑警告燈”以及輸入輸出

模塊。

滅火控制器對鋼瓶室的接線：（1）滅火總線 S ±接“瓶頭閥”的輸入模塊和輸入輸

出模塊。（2）DC24V 供電線，接控制鋼瓶的輸入輸出模塊。當輸入輸出模塊啟動后，就

能點亮本區的“啟動噴灑”指示燈（紅）。“瓶頭閥”的模塊能給出氣體噴灑的反饋信號，

從而能點亮本區的“氣體噴灑”指示燈（紅）。當系統沒有瓶頭閥，可用能給出氣體噴

灑的反饋信號的其它設備，例如壓力開關來代替。

按“消防規范”規定，氣體滅火延時時間的調整范圍是 0～30 秒。

4．滅火控制器的“自動”檔和“手動”檔的選擇使用方法：

若滅火控制器要選擇“自動”檔，可以在分區面板上選擇“自動”檔；在本區的現

場控制盤上，會同步調節到“自動”檔。同樣，也可以在現場控制盤上選擇“自動”檔；

在本區的分區面板上，也會同步調節到“自動”檔。本區要選擇“手動”檔，也如此。

在現場選擇一次“自動”或“手動”啟動狀態時，在液晶顯示屏的下方，都會出現一個

提示信息。（詳見下面說明）

在現場控制盤上有一個鎖。當它處于“關”時，在現場控制盤上就不能進行選擇“自

動”或“手動”狀態的操作。但是，在本區的分區面板上，還是可以選擇“自動”或“手

動”檔。而且，本區現場控制盤上的“自動”或“手動”狀態將與此同步調節，保持一致。

5．另外，除了上述 3 種啟動方式（自動啟動、現場手動啟動、面板手動啟動）以外，氣體噴

灑還可以由氣體滅火系統現場的手動鍵打開來實現，被通稱為“非控制器”或“機械”啟

動方式。

6．符合“手動滅火”優先的原則：

滅火控制器不論放在“自動”檔還是“手動”檔，在系統不滿足“滅火條件”時，

只要按下現場或面板“緊急啟動”按鈕，該區現場的聲光警報器立即被啟動。系統進入

了延時信號階段，經過 30 秒延時后，該區氣體噴灑啟動閥將被啟動，系統將實施氣體

滅火。在氣體滅火的延時信號階段中，確認發現沒有火情，可以按下現場或面板的“停

止”按鈕，由滅火控制器退出，從而中止這次滅火過程。此時，若再按一下現場或面板

的“啟動”按鈕，可以再次手動啟動一次帶 30 秒延時時間的新的滅火過程。

7．為了確保滅火系統工作的可靠性，“現場啟動按鈕”和“閥啟動模塊”可采用雙地址模塊。

一個控制電源正極，一個控制電源負極

三．技術指標：

1．工作電壓：DC24V。

2．功 耗：一套滅火控制器的靜態功耗為 10W；動作時 ? 40W。

3．系統容量：一套滅火控制器最多可控制 4 個保護區。

4．延時范圍：0～30 秒。

5．?dāng)?shù)據交換方式：采用標準 RS-485 串行接口，通訊距離 ? 500 米。（雙絞線，>1mm2）

6．配套設備及特殊模塊：（舉例：一區總線地址 18 個。）

（1）地址聲光警報器，其地址為： 3。

（2）氣體噴灑警告燈，配置 1 個輸入輸出模塊，其地址為： 2。

（3）現場啟停按鈕，每個區可以設置 6 個門。1 號門到 6 號門地址為 21-26，對應的現場手

自動控制盤也可以配置 6 個，地址為 27-32。

（4）氣體噴灑啟動閥啟動模塊可以配置 6 個，用來啟動鋼瓶，地址為 15-20，數量是現場情

況而定。

（5）瓶頭閥模塊：1 區輸入模塊的地址為 1，用來作為氣體噴灑的反饋信號。

（6）一類火警模塊和消防聯動模塊，使用輸入輸出模塊，控制警鈴、風閥燈設備，地址為

10-14。

7．使用環境：（1）、溫度：－100C ～ 500C

 （2）、相對濕度：? 95%（400C ? 20C）。

8．面板顏色：咖啡色。
